亲们,关于塑壳断路器参数含义?你想知道的都在这里!

所属分类:公司头条    发布时间:2021-02-19   作者:admin
  分享到:
二维码分享

我们的上海塑壳断路器能够在电流超过跳脱设定后自动堵截电流。塑壳指的是用塑料绝缘体来作为装置的外壳,用来隔离导体之间以及接地金属部门。塑壳断路器通常含有热磁跳脱单元,而大型号的塑壳断路器会配备固态跳脱传感器。其脱扣单元分为:热磁脱扣与电子脱扣器。常用的,额定电流共有以下几种 16 25 30 40 50 60 75 80 100 125 160 200 225 250 315 350 400 500 630 A。

塑壳断路器参数含义是什么?你想知道的都在这里!

塑壳断路器的主要参数

⑴额定电压

塑壳断路器铭牌上的额定电压是指断路器主触头的额定电压,是..接触器触头长期正常工作的电压值。

(2)额定电流

接触器铭牌上的额定电流是指路器主触头的额定电流,是..接触器触头长期正常工作的电流值。

⑶脱扣电流

脱扣电流是使过电流脱扣器动作的电流设定值,当电路短路或负载严峻超载,负载电流大于脱扣电流时,断路器主触头分断。

⑷过载保护电流、时间曲线

过载保护电流、时间曲线,为反时限特性曲线,过载电流越大,热脱扣器动作的时间就越短。

⑸欠电压脱扣器线圈的额定电压

欠电压脱扣器线圈的额定电压一定要即是线路额定电压。

⑹分励脱扣器线圈的额定电压

分励脱扣器线圈的额定电压一定要即是控制控制电源电压。

⑺额定极限短路分断能力Icu

塑壳断路器的分断能力指标有两种:额定极限短路分断能力Icu和额定运行短路分断能力Ics。

额定极限短路分断能力Icu,是断路器分断能力极限参数,分断几回短路故障后,断路器分断能力将有所下降。

额定运行短路分断能力Ics,是断路器的一种分断指标,即分断几回短路故障后,还能..其正常工作。

对塑壳式断路器而言, Ics只要大于25%Icu就算合格,目前市场上断路器的Ics大多数在(50%—75%)Icu之间。

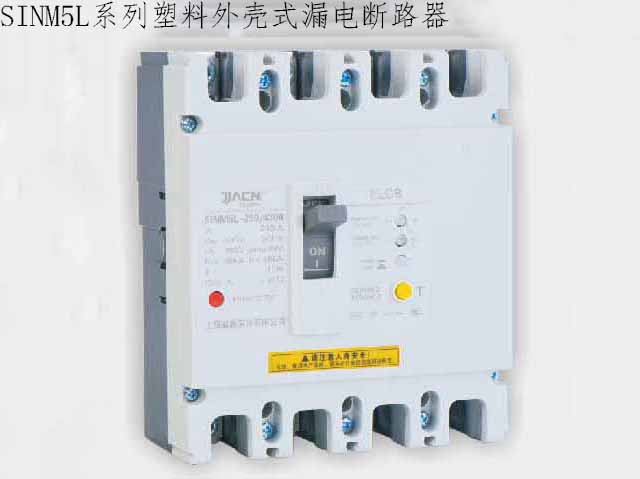

上海塑壳断路器

⑻限流分断能力

限流分断能力是指电路发生短路时,断路器跳闸时限制故障电流的能力。电路发生短路时,塑壳断路器触头快速打开,产生电弧,相称于在线路中串入1个迅速增加的电弧电阻,从而限制了故障电流的增加,降低了短路电流的电磁效应、电动效应和热效应对断路器和用电设备的不良影响,延长断路器的使用寿命。断路器断开时间越短,限流效果就越好,Ics就越接近Icu。

⑼微型断路器的脱扣特性

断路器脱扣特性分为A、B、C、D、K等几种,各自的含义如下:

A型脱扣特性:脱扣电流为(2~3)In,合用于保护半导体电子线路,带小功率电源变压器的丈量线路,或线路长且短路电流小的系统;

B型脱扣特性:脱扣电流为(3~5)In,合用于住户配电系统,家用电器的保护和人身保护;

C型脱扣特性:脱扣电流为(5~10)In,合用于保护配电线路以及具有较高接通电流的照明线路和电念头回路;

D型脱扣特性:脱扣电流为(10~20)In,合用于保护具有很高冲击电流的设备,如变压器、电磁阀等;

K型脱扣特性:具备1.2倍热脱扣动作电流和8~14倍磁脱扣动作范围,合用于保护电念头线路设备,有较高的抗冲击电流能力。

塑壳断路器参数含义是什么?你想知道的都在这里!

几个断路器参数的含义

框架电流Iu: 又称为额定不中断电流。指在划定前提下,电器在长期工作制下,各部件的温升不超过划定极限值时所承受的电流值。

额定工作电流Ie: 指在划定前提下,能..电器正常工作的电流值。它和额定电压、电网频率、额定工作制、使用种别、触头寿命及防护等级等因素有关。有时被标识为In。

额定电流整定值Ir: 这是使用者通过断路器的脱扣器自行整定的一个电流值,断路器根据使用者整定的Ir对电路进行过载、短路保护。 好比ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P , Iu=400A Ie=320A, Ir=( 0.4 - 1)Ie 可调。 极限短路分断能力Icu 断路器在承受此短路电流时必需可靠的分断短路故障,但不要求断路器未经由维修或更换零件的前提下能继承使用。

额定运行短路能力Ics 断路器在承受此短路电流时必需可靠的分断短路故障,但要求断路器在未经由维修或更换零件的前提下能继承再次使用。 Ics必然小于或即是 Icu,一般用 Ics = xx % Icu 表示。

额定短时耐受电流Icw 要求断路器在一定时间内承受一定的短路电流,不损坏并且仍能可靠的执行其功能。 短时耐受电流必需给出两个值,一个是时间,一个电流。好比 1S 、45KA,表示1S内可以承受的电流45KA

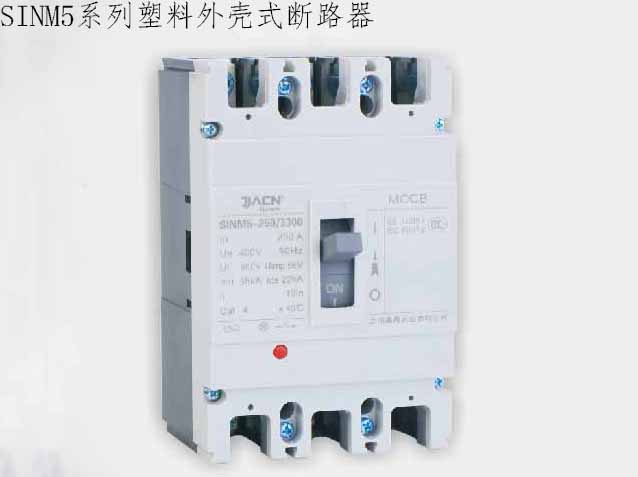

上海塑壳断路器

塑壳断路器参数含义是什么?你想知道的都在这里!

塑壳断路器选型中常用数字的意义

开关选型中 常见的数字的意思(含义) 以常熟为论

这其中的 3300 代表是意思是 “3”代表3极开关,“300”代表是热动电磁式

以下我把详细所有的意思一起说明下,大家以后留意了

2200 “2”代表2极开关,“200”代表是电磁式瞬时脱扣

2300 “2”代表2极开关,“300”代表是热动-电磁式

-------------------------------------------------------------------------

3200 “3”代表3极开关,“200”代表是电磁式瞬时脱扣

3300 “3”代表3极开关,“300”代表是热动电磁式

------------------------------------------------------------------------------

会常常碰到的一些数字意思

3300 “3”代表3极开关, “300”代表是热动电磁式

3308 “3”代表3极开关, “308”代表 加装 报警开关

3310 “3”代表3极开关, “310”代表 加装 分励开关

3320 “3”代表3极开关, “320”代表 加装 辅助开关

3330 “3”代表3极开关, “330”代表 加装 欠电压开关 (追加)

3340 “3”代表3极开关, “340”代表 加装 辅助开关 和 分励开关

3350 “3”代表3极开关, “350”代表 加装 分励开关 和 欠电压开关

3360 “3”代表3极开关, “360”代表 加装 二组 辅助开关

3370 “3”代表3极开关, “370”代表 加装 辅助开关 和欠电压开关

3318 “3”代表3极开关, “318”代表 加装 分励开关 和 报警开关

3328 “3”代表3极开关, “328”代表 加装 辅助开关 和 报警开关

3338 “3”代表3极开关, “338”代表 加装 欠电压开关 和 报警开关

3348 “3”代表3极开关, “348”代表 加装 分励开关 和 辅助开关 和 报警开关

3368 “3”代表3极开关, “368”代表 加装 二组辅助开关 和 报警开关

3378 “3”代表3极开关, “378”代表 加装 辅助开关 和 欠电压开关 和 报警开关

以上就是我们为大家分享的关于上海塑壳断路器参数含义,你了解清楚呢吗?如果还想了解更多相关内容,请持续关注我司官网,我们真诚期待与你的合作。
