塑壳断路器主要参数有哪些?嘉晨实业告诉你

所属分类:故障解析    发布时间:2019-11-20   作者:
  分享到:
二维码分享

上海塑壳断路器的主要参数包含哪些呢?下面一起来了解一下吧。

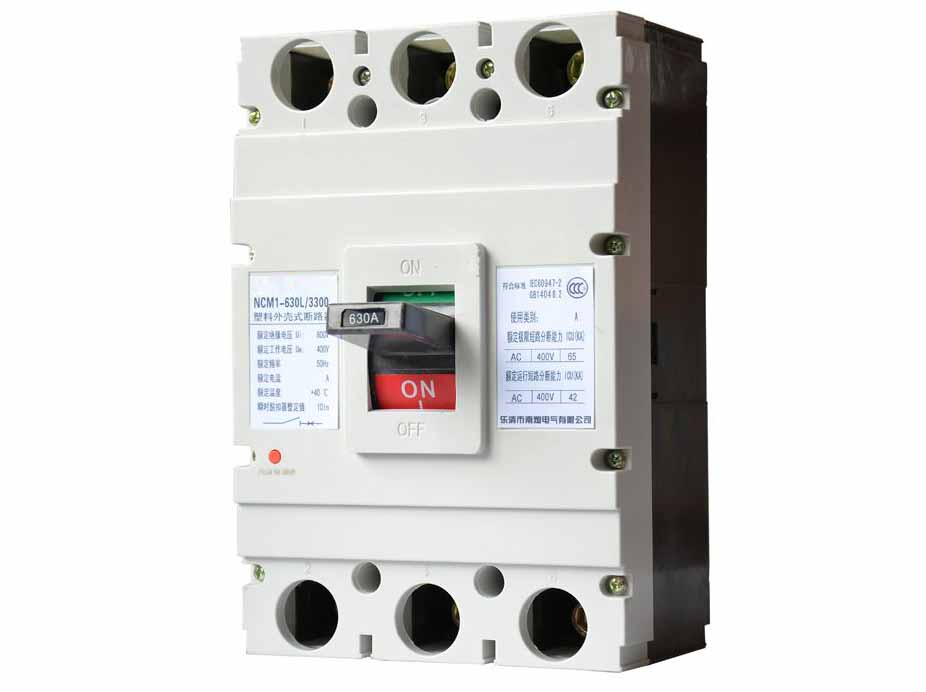

上海塑壳断路器

1、额定电压

断路器铭牌上的额定电压是指断路器主触头的额定电压,是**接触器触头长期正常工作的电压值。

2、额定电流

接触器铭牌上的额定电流是指路器主触头的额定电流,是**接触器触头长期正常工作的电流值。

3、脱扣电流

脱扣电流是使过电流脱扣器动作的电流设定值,当电路短路或负载严重超载,负载电流大于脱扣电流时,断路器主触头分断。

4、过载保护电流、时间曲线

过载保护电流、时间曲线,为反时限特性曲线,过载电流越大,热脱扣器动作的时间就越短。

5、欠电压脱扣器线圈的额定电压

欠电压脱扣器线圈的额定电压一定要等于线路额定电压。

6、分励脱扣器线圈的额定电压

分励脱扣器线圈的额定电压一定要等于控制控制电源电压。

7、额定极限短路分断能力Icu

断路器的分断能力指标有两种:额定极限短路分断能力Icu和额定运行短路分断能力Ics。

额定极限短路分断能力Icu,是断路器分断能力极限参数,分断几次短路故障后,断路器分断能力将有所下降。

额定运行短路分断能力Ics,是断路器的一种分断指标,即分断几次短路故障后,还能**其正常工作。

对塑壳式断路器而言, Ics只要大于25%Icu就算合格,市场上断路器的Ics大多数在(50%—75%)Icu之间。

8、限流分断能力

限流分断能力是指电路发生短路时,断路器跳闸时限制故障电流的能力。电路发生短路时,断路器触头快速打开,产生电弧,相当于在线路中串入1个迅速增加的电弧电阻,从而限制了故障电流的增加,降低了短路电流的电磁效应、电动效应和热效应对断路器和用电设备的不良影响,延长断路器的使用寿命。断路器断开时间越短,限流效果就越好,Ics就越接近Icu。

9、微型断路器的脱扣特性

断路器脱扣特性分为A、B、C、D、K等几种,各自的含义如下:

A型脱扣特性:脱扣电流为(2~3)In,适用于保护半导体电子线路,带小功率电源变压器的测量线路,或线路长且短路电流小的系统;

B型脱扣特性:脱扣电流为(3~5)In,适用于住户配电系统,家用电器的保护和人身安全保护;

C型脱扣特性:脱扣电流为(5~10)In,适用于保护配电线路以及具有较高接通电流的照明线路和电动机回路;

D型脱扣特性:脱扣电流为(10~20)In,适用于保护具有很高冲击电流的设备,如变压器、电磁阀等;

K型脱扣特性:具备1.2倍热脱扣动作电流和8~14倍磁脱扣动作范围,适用于保护电动机线路设备,有较高的抗冲击电流能力。

通过以上的介绍,希望可以帮到您了解更多关于上海塑壳断路器信息。
