上海框架断路器的工作原理知多少,全在嘉晨实业官网

所属分类:故障解析    发布时间:2019-11-21   作者:
  分享到:
二维码分享

上海框架断路器主要分低压和高压断路器,下面分别为大家讲解下它们的工作原理:

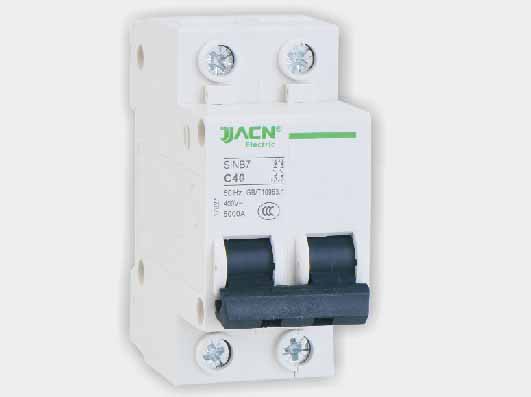

上海框架断路器

一、低压断路器工作原理:

1、低压断路器的主触点是靠手动操作或电动合闸的。

2、主触点闭合后,自由脱扣机构将主触点锁在合闸位置上。

3、过电流脱扣器的线圈和热脱扣器的热元件与主电路串联,欠电压脱扣器的线圈和电源并联。

4、当电路发生短路或严重过载时,过电流脱扣器的衔铁吸合,使自由脱扣机构动作,主触点断开主电路。

5、当电路过载时,热脱扣器的热元件发热使双金属片上弯曲,推动自由脱扣机构动作。

6、当电路欠电压时,欠电压脱扣器的衔铁释放,也使自由脱扣机构动作。

7、分励脱扣器则作为远距离控制用,在正常工作时,其线圈是断电的,在需要距离控制时,按下起动按钮,使线圈通电,衔铁带动自由脱扣机构动作,使主触点断开。

二、高压断路器工作原理:

1、合闸过程当操动机构的合闸线圈通电,合闸铁芯被吸合,通过拐臂及连杆使真空灭弧室的动导电杆运动,将断路器合闸。

2、分闸过程当操动机构的分闸线圈通电,分闸铁芯被吸合,使锁口释放,断路在分闸弹簧的作用下迅速分断。

3、灭弧过程真空断路器的动静触头上开有螺旋槽,使在电弧的轴向上外加一横向磁场,当驱动电弧(对于大容量的真空断路器为纵向磁场),使电弧高速旋转,避面触头过热。

通过以上的介绍,相信您对于上海框架断路器的工作原理有一定的了解了,如您还有其他疑问的话,详情请咨询上海嘉晨实业有限公司。
